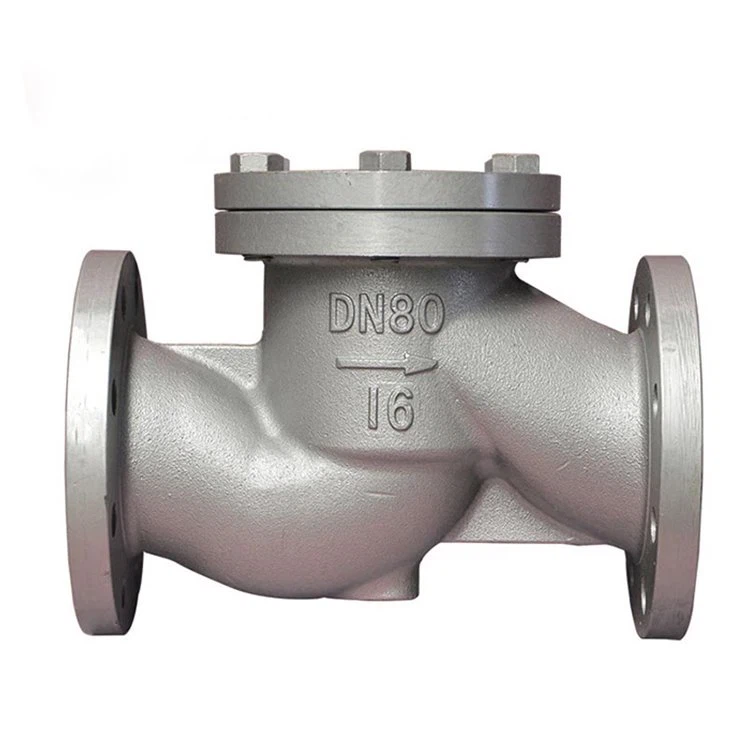

Katup Periksa Angkat Ss

perkenalan produk

Ss Lift Check Valves, juga disebut katup satu arah, adalah katup pengaman yang memungkinkan gas dan cairan mengalir dalam satu arah. Tujuan utama dari check valve adalah untuk mencegah aliran dalam arah sebaliknya yang akan menyebabkan sistem atau peralatan rusak, sebagian atau seluruhnya, menyebabkan kemunduran besar. Ss Lift Check Valves dirancang untuk mencegah pembalikan aliran dalam sistem perpipaan. Katup ini diaktifkan oleh material yang mengalir di dalam pipa. Tekanan fluida yang melewati sistem akan membuka katup, sedangkan setiap pembalikan aliran akan menutup katup. Penutupan dilakukan dengan berat mekanisme pemeriksaan, dengan tekanan balik, dengan pegas, atau dengan kombinasi dari cara-cara ini.

Lift check valve disesuaikan secara khusus untuk layanan tekanan tinggi di mana kecepatan aliran tinggi. Pada jenis katup periksa ini, cakram piston secara akurat dipandu oleh kontak yang panjang dan kecocokan geser yang dekat dengan dashpot yang terpusat sempurna. Dinding piston dan dashpot kira-kira memiliki ketebalan yang sama. Jaket uap besar terletak di luar dashpot dan di dalam piston untuk menghilangkan lengket karena pemuaian diferensial. Cincin kursi memiliki desain tipe barel dengan penampang seragam yang berat. Biasanya disekrup dan disegel dilas. Pembukaan aliran adalah ukuran port penuh. Katup periksa tipe angkat tersedia dalam pola langsung, T, atau WYE. Jenis katup periksa ini dapat dipasang secara horizontal atau vertikal tetapi pemeriksaan angkat yang mengandalkan gravitasi harus dipasang sehingga perjalanan cakram vertikal. Tempat duduk lift-check terlihat sangat mirip dengan katup tipe sarung tangan. Disk adalah piston atau bola. Lift check valve cocok untuk aplikasi tekanan tinggi di mana kecepatan aliran tinggi. Dalam desain katup periksa tipe angkat, cakram dipandu dengan tepat dan terpasang dengan baik di lubang penyambungan. Pemeriksaan lift dapat dipasang dalam posisi horizontal atau vertikal seperti yang disebutkan di atas.

Lift check valve umumnya digunakan dalam sistem perpipaan di mana globe valve digunakan sebagai katup kontrol aliran. Mereka memiliki pengaturan tempat duduk yang mirip dengan katup globe. Lift check valve cocok untuk pemasangan di garis horizontal atau vertikal dengan aliran ke atas. Mereka direkomendasikan untuk digunakan dengan uap, udara, gas, air, dan pada saluran uap dengan kecepatan aliran tinggi.

Aplikasi

Ss Lift Check Valve adalah katup yang mencegah saluran hisap berjalan kosong, misalnya setelah pompa dimatikan. Priming pompa sebelum memulai kembali karena itu tidak lagi diperlukan. Katup angkat pegas dapat dipasang di pipa di hampir semua posisi pemasangan. Dibandingkan dengan katup periksa ayun, kehilangan tekanannya lebih tinggi karena defleksi aliran jauh lebih signifikan. Lift check valve lebih disukai saat aplikasi membutuhkan diameter nominal yang lebih kecil.

Lift Check Valve Prinsip Operasi

Check valve tipe flow to lift harus selalu masuk di bawah jok. Saat aliran masuk, piston atau bola dinaikkan di dalam pemandu dari dudukan oleh tekanan aliran ke atas. Saat aliran berhenti atau berbalik arah, piston atau bola didorong ke dudukan katup oleh aliran balik dan gravitasi. Gravitasi merupakan faktor besar dalam pengoperasian lift check valve karena valve harus dalam posisi horizontal saat digunakan. Namun, katup periksa tipe angkat semuanya adalah katup periksa posisi, karena perakitan dapat dilakukan dalam posisi horizontal, vertikal naik, atau turun. Pada tipe yang dipasang secara horizontal, bola digantung dengan sistem rusuk pemandu. Jenis desain katup periksa ini umumnya digunakan pada katup periksa plastik. Pada jenis katup periksa ini, dudukan katup periksa pengangkat bodi logam merupakan bagian integral dari bodi atau berisi cincin dudukan yang dapat diperbarui. Konstruksi disk mirip dengan konstruksi disk katup globe dengan disk logam atau komposisi. Disk logam dan katup dudukan dapat di-reground menggunakan teknik yang sama seperti yang digunakan untuk katup globe.
