Apa itu Katup Kupu-Kupu
Katup kupu-kupu adalah mekanisme yang mengatur aliran material dalam diameter pipa besar dengan putaran cakram seperempat putaran. Sebuah batang dimasukkan melalui bagian tengah piringan dan batang ini dihubungkan ke aktuator yang mengontrol gerakan piringan. Posisi disk sejajar atau tegak lurus terhadap aliran media. Katup kupu-kupu berbeda dengan katup lainnya karena piringannya selalu mengalir sehingga menyebabkan perubahan tekanan pada posisi katup mana pun.
Manfaat Katup Kupu-Kupu
Konstruksi ringan dan kompak
Strip logam tipis berfungsi sebagai mekanisme pengatur aliran untuk katup kupu-kupu. Disk terhubung ke aktuator melalui batang yang ringan. Pabrikan mengoptimalkan desain cakram untuk memastikan cakram tersebut memiliki kekuatan yang cukup untuk mengatur aliran fluida. Akibatnya, ruang yang dibutuhkan untuk menampung disk berkurang. Badan katup kupu-kupu kompak dan menempati ruang lebih kecil dibandingkan jenis katup lainnya. Katup dapat dipasang di saluran pipa yang berada di ruang terbatas.
Penurunan tekanan rendah dan faktor pemulihan tekanan tinggi
Sistem distribusi air memerlukan pemompaan yang terus menerus untuk memenuhi kebutuhan konsumen. Ketika terjadi penurunan tekanan dalam sistem, kebutuhan energi untuk pompa melonjak. Katup menyebabkan penurunan tekanan di seluruh bagian pipa dan dapat membebani pompa. Cakram katup kupu-kupu selalu ada dalam aliran. Namun, konstruksinya yang ringan memastikan penurunan tekanan yang melintasi katup menjadi minimal. Cakram ini memiliki faktor pemulihan tekanan tinggi dan merespons dengan cepat terhadap perubahan kondisi tekanan pipa.
Kemudahan pengoperasian dan aktuasi
Menggunakan strip logam tipis sebagai mekanisme pengaturan aliran menyederhanakan pengoperasian dan penggerak katup kupu-kupu. Cakram memerlukan sedikit gaya untuk melawan hambatan gesekan fluida servis. Torsi yang diperlukan untuk memulai seperempat putaran katup juga sama rendahnya.
Persyaratan perawatan yang rendah
Katup kupu-kupu memiliki sedikit komponen internal, dan konstruksi sederhana memastikan hanya sedikit bagian yang mengganggu, sehingga mengurangi kerusakan. Katup tidak memiliki kantong yang dapat memerangkap serpihan dan kotoran dalam air dan air limbah. Dengan lebih sedikit kerusakan dan intervensi pemeliharaan, katup dapat beroperasi melalui beberapa siklus, kualitas yang diinginkan untuk distribusi air skala besar dan pengumpulan air limbah.
Penyegelan yang cepat dan efisien
Katup kupu-kupu merespons sinyal kontrol dengan cepat. Mereka menyegel secara efisien terhadap media layanan. Aplikasi distribusi air perkotaan memerlukan tingkat presisi tertinggi untuk menjamin kemurnian dan kelayakan air. Dalam sistem pengumpulan dan pengolahan air limbah, katup mencegah kebocoran yang dapat mempengaruhi kualitas proses.
-
Katup Kupu-Kupu Lug Stainless Steel
Deskripsi Produk Katup kupu-kupu adalah jenis katup seperempat putaran yang mengontrol aliran Tambahkan ke Pertanyaan -
Katup Kupu-kupu Lug Stainless Steel
Jenis: Katup Kupu-kupu. Dukungan yang disesuaikan: OEM. Tempat Asal: Cina. Aplikasi: Umum Tambahkan ke Pertanyaan -

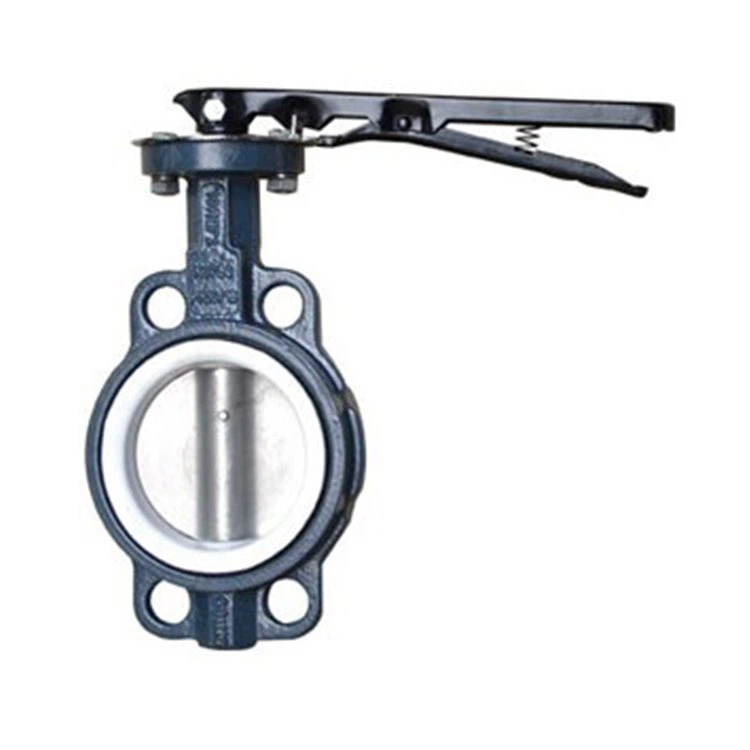

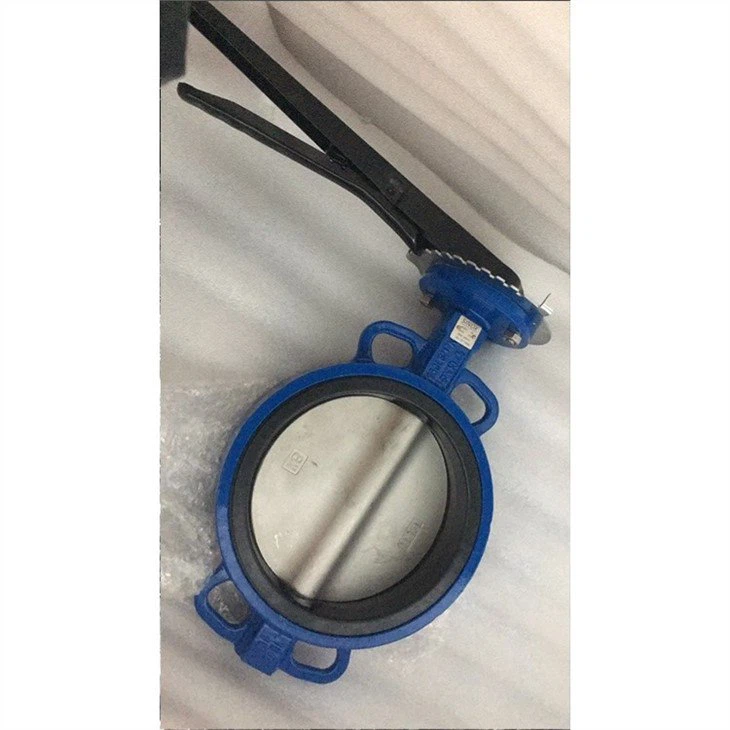

Katup Kupu-Kupu Wafer Stainless Steel
Nama Produk: ulet wcb cast iron/stainless steel wafer tipe flange lug butterfly valve. Jenis: Katup Tambahkan ke Pertanyaan
Mengapa Memilih kami
Standar kualitas tinggi
Produk kami dibuat dengan standar kualitas tinggi, memastikan produk tersebut awet dan tahan lama. Kami hanya menggunakan bahan terbaik dan teknik manufaktur terkini untuk menciptakan produk kami.
Harga kompetitif
Kami menawarkan produk flensa kami dengan harga bersaing, memastikan bahwa pelanggan kami mendapatkan nilai terbaik untuk uang mereka.
Keahlian
Kami memiliki tim ahli yang memiliki pengalaman bertahun-tahun di industri flange.
Pelayanan pelanggan
Kami bangga memberikan layanan pelanggan yang sangat baik dan memastikan bahwa pelanggan kami puas dengan pembelian mereka. Kami selalu siap menjawab pertanyaan atau permasalahan apa pun yang mungkin dimiliki pelanggan kami.
Komponen Utama Butterfly Valve
Badan katup
Badan katup dipasang di antara flensa pipa - jenis sambungan ujung yang paling umum adalah jenis flensa, lug ganda, dan wafer.
Cakram
Cakram yang terpasang pada badan katup berfungsi sebagai gerbang yang menghentikan atau membatasi aliran fluida; itu dapat dianggap setara dengan gerbang di katup gerbang, atau bola di katup bola. Cakram biasanya dibor untuk menerima batang, atau poros. Ada banyak variasi dalam desain cakram, orientasi, dan material untuk meningkatkan aliran, penyegelan, dan/atau torsi pengoperasian.
Kursi
Badan katup bagian dalam dilapisi dengan elastomer kuat atau segel anti bocor logam yang mengamankan cakram pada tempatnya dalam posisi tertutup untuk mencapai penghentian total. Kursi bodi integral yang diisi las baja tahan karat seri 9881k dan lapisan mikro memastikan permukaan kursi tahan korosi dan erosi. Dengan desain dudukan jenis khusus ini, katup dapat dibuat kedap jatuh sesuai dengan persyaratan EN12266 –A.
Tangkai
Poros katup, sering juga disebut batang, merupakan komponen yang menghubungkan cakram dengan mekanisme penggerak dan meneruskan torsi melalui dirinya sendiri.
segel
Segel terdapat pada beberapa antarmuka di dalam katup untuk memastikan segel yang rapat selama pengoperasian atau untuk mengisolasi media proses dari komponen internal katup untuk desain yang lebih fleksibel dan hemat biaya.
Metode Penggerak Katup Kupu-Kupu
Listrik
Menggunakan aktuator listrik untuk mengendalikan katup dengan sinyal kontrol 4-20mA dan biasanya digunakan untuk pengaturan presisi tinggi dan aplikasi yang sensitif terhadap waktu.
Pneumatik
Juga digunakan untuk aplikasi presisi tinggi dan menggunakan udara bertekanan untuk penggeraknya.
Hidrolik
Biasanya digunakan untuk aplikasi yang memerlukan torsi besar untuk membuka dan menutup katup, seperti aplikasi tekanan tinggi dan viskositas tinggi.
petunjuk
Katup mentega yang dioperasikan secara manual menggunakan roda tangan, engkol, atau tuas untuk mengoperasikan katup. Katup manual yang lebih kecil biasanya dilengkapi dengan tuas. Untuk ukuran lebih besar disediakan handwheel dan disertai gearbox untuk mentransfer torsi dengan keunggulan mekanik yang tinggi. Cara lain untuk penggerakan manual adalah dalam kasus penggunaan di mana katup ditanam di bawah tanah tanpa lubang got; dalam aplikasi seperti itu, aktuasi dilakukan dengan spindel ekstensi, adaptor/tutup persegi, dan tombol T yang sesuai dari permukaan tanah.
Aplikasi Katup Kupu-Kupu Umum
Pengolahan makanan
Desain sederhana, daya tahan tinggi, dan perawatan rendah merupakan fitur yang diperlukan untuk mengatur aliran fluida dalam sistem perpipaan apa pun. Kursi Food Grade Bersertifikat adalah yang terbaik untuk sektor Pengolahan Makanan, jadi kursi Putih lebih disukai. Meskipun katup dudukan berpegas standar tidak disetujui 3A, ada banyak katup di pasaran yang menjaga sambungan sanitasi di dalam dan di luar. Bahan bodi katup dapat berkisar dari besi berlapis Epoksi hingga besi berlapis Nilon 11 hingga Perunggu, 304SS, dan 316SS.
Kilang
Katup kupu-kupu banyak ditemukan di kilang. Ini biasanya menggunakan katup Berkinerja Tinggi yang lebih "kelas atas" dengan Badan Baja, atau desain Triple Offset yang "Aman terhadap Kebakaran" dan kedap gelembung. Banyak aplikasi yang melibatkan air menggunakan versi dengan dudukan yang tahan banting.
Matikan katup
Katup kupu-kupu sering kali merupakan pilihan terbaik sebagai katup penutup umum di atas 1,5"-148". Desainnya yang sederhana memungkinkannya memakan lebih sedikit ruang dan bobot lebih sedikit dibandingkan jenis katup lainnya. Katup ini memberikan segel yang lebih rapat dibandingkan gerbang katup globe dan biasanya kedap gelembung. Hal ini sangat berguna ketika mencoba menghentikan aliran fluida karena mencegah fluida melewati pipa ketika ditutup.
Pembuatan kapal
Karena daya tahannya yang tinggi di air asin, katup kupu-kupu biasanya digunakan di kapal yang menggunakan bahan yang disetujui ABS. Katup jenis ini secara efektif menciptakan penutup kedap air pada sistem perpipaan kapal untuk mencegah aliran apa pun di dalam pipa. Ukurannya yang kecil juga memungkinkannya digunakan di ruang sempit yang umum terjadi di kapal.
Jenis Katup Kupu-Kupu Utama
Katup kupu-kupu offset nol
"Konsentris" atau "dudukan karet" adalah nama lain untuk desain offset nol. Offset nol berarti tidak ada offset pada batang katup. Katup menyegel melalui gangguan di sepanjang tepi cakram pada batang antara cakram dan dudukan karet. Katup dudukan karet memiliki peringkat tekanan terendah (hingga 250 PSI) dan tahan terhadap panas hingga 400 derajat F. Dudukan karetnya membungkus bodi untuk mencegah kontak dengan bahan yang menjaga kemurnian media.
Katup kupu-kupu offset ganda berkinerja tinggi
Katup kupu-kupu ini disebut sebagai offset ganda karena offsetnya berada di dua tempat: pada garis dudukan cakram/seal bodi, dan pada lubang. Penempatan di luar pusat meningkatkan daya tahan segel. Katup berkinerja tinggi mentolerir tekanan hingga 1440 PSI dan suhu hingga 1200 derajat F. Aksi bubungan terjadi dari batang yang berada di belakang cakram saat bergesekan dengan putaran 90 derajat selama 10 derajat pembukaan pertama, tetapi juga untuk penutupan 10 derajat.
Katup kupu-kupu offset tiga kali lipat
Jenis katup kupu-kupu terbaik untuk sistem tekanan tinggi adalah katup kupu-kupu triple offset. Dari ketiga jenis tersebut, triple offset adalah yang paling canggih dengan emisi lebih rendah dan dirancang untuk bekerja dengan berbagai lingkungan. Toleransi panasnya adalah 1200 derajat F karena mampu menahan tekanan 1,480 PSI. Seperti katup offset ganda, katup offset rangkap tiga terdiri dari dua offset yang terletak di tengah, tetapi offset ketiga memiliki aksi bubungan dengan penyegelan kerucut siku-siku. Ini tidak menimbulkan gesekan dan tahan lama karena komponen segel logam tidak melakukan kontak hingga titik akhirnya.
Komponen Katup Kupu-Kupu
01/
Badan katup
Terbuat dari bahan yang kuat dan kaku, badan katup menampung dan melindungi cakram dan komponen internal katup kupu-kupu lainnya. Ini menghubungkan katup ke sistem perpipaan dan mekanisme operasi eksternal yang mengontrol cakram. Ketika cakram tegak lurus terhadap luas penampang aliran, fluida terhalang sepenuhnya untuk mengalir keluar dari katup. Jika tidak, cairan akan dibiarkan mengalir melalui ruang antara dudukan dan cakram. Dibutuhkan putaran 90 derajat dari posisi tertutup cakram untuk memungkinkan pembukaan atau penutupan katup secara penuh. Aliran terhambat ketika disk diputar kurang dari 90 derajat.
02/
Tangkai
Batang adalah poros yang menghubungkan piringan dengan mekanisme operasi luar. Itu disegel dengan O-ring dan bushing untuk mencegah kebocoran cairan. Batang dapat dibuat dari poros satu bagian atau poros dua bagian (batang terpisah). Penempatan sumbu batang dan sambungannya ke piringan tergantung pada jenis katup kupu-kupu.
03/
Tempat duduk atau cincin penyegel
Dudukan katup untuk katup kupu-kupu konsentris dasar adalah sebuah cincin yang memberikan penyegelan antara tepi cakram dan badan katup ketika berada dalam posisi tertutup. Tindakan penyegelannya diperlukan untuk menghindari kebocoran cairan apa pun ke saluran pembuangan katup kupu-kupu. Karena piringan meluncur di permukaan dudukan selama pembukaan katup, maka harus terbuat dari bahan dengan koefisien gesekan yang rendah. Dudukan katup kupu-kupu dapat dibuat sebagai dudukan empuk atau dudukan logam. Bahan dudukan membatasi suhu dan tekanan katup kupu-kupu.
04/
Mekanisme operasi
Mekanisme operasi eksternal katup kupu-kupu mengontrol aliran fluida melintasi katup. Katup ini dapat dioperasikan dengan memutar batang secara manual atau dengan penggerak otomatis. Pengoperasian katup kupu-kupu secara manual melibatkan penerapan torsi pada tuas atau roda tangan yang terpasang pada batang. Tuas dapat mengatur katup ke posisi tertutup, terbuka penuh, atau terbuka sebagian. Katup kupu-kupu yang lebih besar dilengkapi dengan roda tangan dan kotak roda gigi untuk meningkatkan torsi dan membantu pembukaan dan penutupan katup.
05/
Offset tiga kali lipat
Tripled offset mempunyai tiga eksentrik yang masing-masing terletak berbeda pada katup. Eksentrik ditempatkan pada posisi offset untuk membentuk profil kerucut offset yang menciptakan kerucut sudut siku-siku. Eksentrik Offset Tiga Kali Lipat
06/
Bushing atau bantalan
Kualitas dan jenis bushing menentukan umur panjang katup kupu-kupu. Busing terbaik tahan terhadap korosi dan keausan serta digunakan untuk kontrol presisi, pembatasan arus, dan peralihan bahan kimia, petrokimia, klorin, produksi kertas, dan pelapisan listrik. Bushing terbuat dari berbagai bahan dengan banyak jenis yang dapat melumasi sendiri untuk meningkatkan kinerja katup kupu-kupu.
Bahan Konstruksi Butterfly Valves
Katup Kupu-Kupu Logam
● Baja tahan karat
Baja tahan karat adalah paduan baja yang mengandung kandungan kromium lebih tinggi (10.5-30%), dan sejumlah kecil nikel dan molibdenum. Baja tahan karat dikenal karena kekuatan dan ketangguhannya yang tinggi serta tahan terhadap korosi dan cuaca. Ketahanan terhadap korosi disebabkan oleh kandungan kromiumnya: lapisan oksida kromium inert yang tipis dibentuk untuk mencegah difusi oksigen ke sebagian besar material. Ketika permukaan rusak atau tergores, lapisan oksida kromium akan terbentuk kembali dengan bantuan oksigen.
● Baja karbon
Baja karbon merupakan baja paduan yang memiliki kandungan karbon lebih tinggi hingga 2,5%. Ia memiliki sifat mekanik yang baik dan dapat digunakan untuk aplikasi yang tidak memerlukan persyaratan khusus. Nilai baja karbon umum yang tersedia untuk katup kupu-kupu adalah ASTM A216 WCB (Welded Cast B-grade) dan LCC (Low Carbon Content). Grade WCB digunakan untuk aplikasi suhu tinggi sedangkan LCC digunakan pada suhu rendah. Badan katup dan cakram katup kupu-kupu diproduksi melalui proses pengecoran pasir.
● Hastelloy
Hastelloy adalah paduan yang terdiri dari nikel, kromium, dan molibdenum; ini adalah paduan pertama yang diformulasikan oleh Haynes International, Inc. Ia juga memiliki kekuatan tinggi, yang dipertahankan pada suhu tinggi, dan memiliki ketahanan yang sangat baik terhadap korosi, retak, serta zat pengoksidasi dan pereduksi. Mereka digunakan untuk menangani asam nitrat, klorida, dan sulfat pada suhu sedang. Katup kupu-kupu Hastelloy digunakan dalam aplikasi suhu dan tekanan tinggi serta korosif, yang ditemukan dalam pemrosesan minyak dan gas serta pembangkit listrik.
Katup kupu-kupu plastik
● Katup kupu-kupu polivinil klorida (PVC)
PVC adalah bahan keras dan kaku yang banyak digunakan pada pipa, fitting, dan katup. Katup kupu-kupu PVC tahan lama dan tahan korosi. Mereka kompatibel dalam menangani sebagian besar bahan kimia, kecuali hidrokarbon dan senyawa aromatik. Bahan-bahan tersebut higienis dan mudah dibersihkan serta dirakit, sehingga cocok untuk pemrosesan makanan dan minuman. Mereka juga digunakan dalam distribusi pasokan air, irigasi, pipa ledeng, pengolahan air dan air limbah, dan lain-lain.
● Katup kupu-kupu polivinil klorida terklorinasi (CPVC)
CPVC memiliki kandungan klorin lebih tinggi daripada PVC dan dihasilkan oleh reaksi klorinasi radikal bebas dari PVC. Modifikasi PVC memungkinkannya menahan suhu lebih tinggi hingga 93,3 derajat dan menjadi lebih fleksibel. Namun harganya lebih mahal dibandingkan PVC. Katup kupu-kupu CPVC digunakan dalam sistem penyaluran air minum dingin dan panas, penanganan cairan industri, kolam renang, air mancur, dan lain-lain.
● Katup kupu-kupu polipropilena (PP)
Katup kupu-kupu PP menawarkan kekuatan dan daya tahan yang unggul di lingkungan ekstrem. Mereka bersifat korosi, biofouling, dan tahan UV. Mereka cocok untuk menangani sebagian besar bahan kimia dan bahan korosif namun memiliki kompatibilitas selektif dengan bahan organik dan pelarut. Katup kupu-kupu PP digunakan dalam budidaya perikanan, pengolahan air dan air limbah, pembuatan bahan kimia, dan lain-lain. Suhu pengoperasian maksimum katup kupu-kupu PP adalah 80 derajat.
